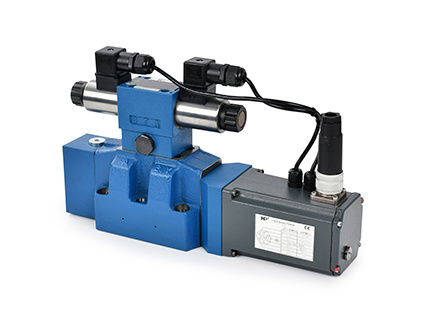

帶位置反饋先導式比例電液閥

1.先導式控制二級比例換向閥，帶主閥芯位移電反饋，主閥芯由彈簧對中；
2.可實現流量精準無級調節（無壓力補償）和方向控制；
3.導閥帶中心螺紋的比例電磁鐵，線圈可單獨拆卸；
4..用于底板安裝，安裝面按統一國際標準ISO 4401；
5.放大板采用數位方式控制，卡閥和高溫不會輕易燒壞放大板；
6.電控器為集成式，可與歐美同類產品互換使用；

PDF下載

產品描述

4WRKE	6	- C2	-125	A	- 10	- D24	- ET	- K31	- A1	-D3	-V	-**
1	2	3	4	5	6	7	8	9	10	11	12	13

1- 先導式帶位移電反饋集成式放大板

2- 公稱通徑 10:10通徑;16:16通徑;25:25通徑;

3- 滑柱機能詳見滑柱機能表

4- 公稱流量 10通徑 25:25L/min; 50:50L/min; 100:100L/min

16通徑 125:125L/min; 200:200L/min

25通徑 220:220L/min; 350:350L/min

5- 滑柱型式

6- 設計代號

7- 電源電壓 D24:DC24V

8- 控制形式空白:內控內泄;E:外控內泄;T:內控外泄;ET:外控外泄

9- 電氣連接空白:附放大器插頭;K31:無

10- 控制指令 A1:指令值±10V;F1:指令4至20Ma

11- D3:帶定減壓閥

12- 密封材料空白:丁腈橡膠;V:氟橡膠

13- 更多細節說明

最大壓力	315	bar
最大流量	10:170 16:460 25:870	L/min
工作介質	符合DIN51524標準的礦物油(HL、HLP)，其他油液請咨詢我公司	/
黏度推薦范圍	20到380mm2/s(優先選擇30至46mm2/s)	/
油液污染度	先導控制閥：最高污染等級按NAS1638 7級或ISO4406 18/16/13級 主閥：最高污染等級按NAS1638 9級或ISO4406 20/18/15級	/
