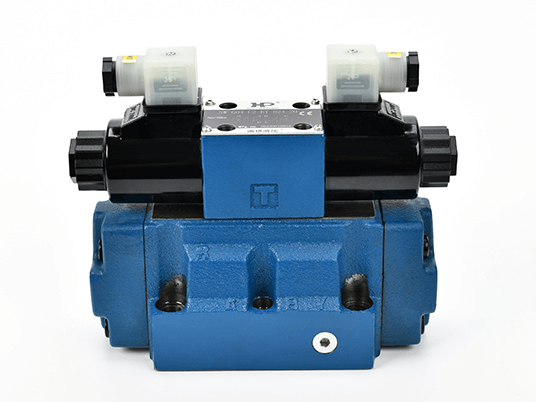

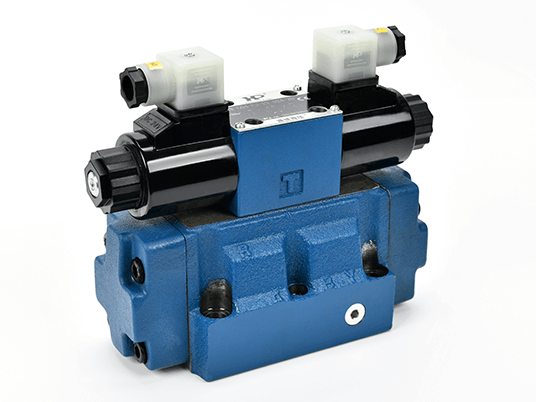

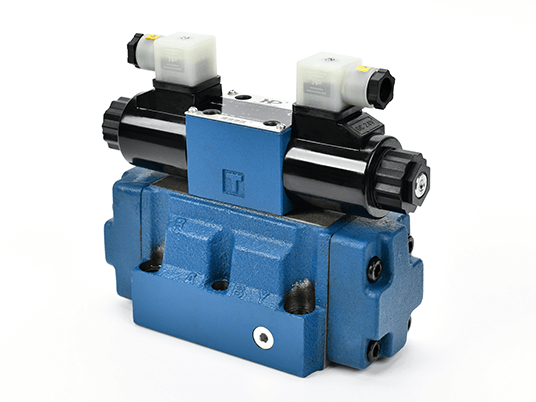

16/25/32通徑電液換向閥

1.特優的流道設計，使得SWH-G04、06系列產品適應于高壓(350bar)，流量更達300l/min、650 l/min
2.另有電壓低沖擊功能大大提高電器的安全性
3.滑柱形式齊全供選擇，能滿足各種應用場所
4.針對注塑機提供系列專用閥，大大提高塑機特性
5.優良的電器防水及防塵特性

PDF下載

產品描述

SW	H	G	04	-C2	E	T	- A240	- 10	- AB
1	2	3	4	5	6	7	8	9	10

1- 電液換向閥
2- H 高壓系列
3- 安裝方式板式安裝
4- 公稱通徑 04:16通徑;06:25通徑;10:32通徑
5- 滑柱型式詳見滑柱形式表
6- 控制形式空白:內控;E:外控
7- 泄油形式空白:內泄;T:外泄
8- 線圈電壓 A110;A120;A220;A240;R110;R120;R220;R240(R線圈僅20型規格);D12;D24
9- 接線方式 10:接線盒附指示燈;20:插式接線座附指示燈(PG11);31:接線式
10- 空白:無行程調整裝置;AB:AB兩側均附行程調整裝置(SWH無此裝置);A:A側附行程調整裝置(SWH無此裝置);B:B側附行程調整裝置(SWH無此裝置)

外泄：250

最大壓力

350

bar

最大流量

650

L/min

最大容許背壓

內泄：160

外泄：250

bar
